【Murrelektronik】次世代IO-Linkマスタ「pure.IO」が実現する工場DX ── IO-Linkのデイジーチェーン接続が可能に

製造現場のデジタル化（DX）が加速する中、現場データの収集を担う「IO-Link」が大きな進化を遂げようとしています。

これまで「1対1接続」が常識とされてきたIO-Linkですが、IO-Linkマスタのポート拡張機能に加え、IO-Linkハブのデイジーチェーン（数珠つなぎ）接続を可能にする次世代仕様が登場しました。本記事では、従来の課題を解決するIO-Link 2.0のアーキテクチャと、その可能性をいち早く具現化したMurrelektronik（ムルエレクトロニク）の次世代IO-Linkマスタ「pure.IO」の特長を解説します。

目次

・従来IO-Linkが抱えていた「配線とコスト」の課題
・IO-Link 2.0で実現される進化とアーキテクチャ
・次世代IO-Linkマスタ「pure.IO」── 接続の可能性を広げる唯一の選択肢
・主な仕様：IO-Linkを次のレベルへ
・導入がもたらす圧倒的なメリット（経営・運用面）
・Pure.IOが活躍するターゲット業界
・電源仕様・環境耐性・通信プロトコル
・迷わず決まる！「Pure.IO」選定の2ステップと仕様一覧
・「Pure.IO」製品選定マトリクス（仕様一覧表）
・選定に迷ったら？
・さらに詳しい情報・技術資料をご希望の方へ

お急ぎの方へ：「pure.IO」の特長と仕様が1枚でわかる！システム構成の検討に役立つ製品チラシ　はこちら↓ 資料ダウンロード

従来IO-Linkが抱えていた「配線とコスト」の課題

従来のIO-Linkは「ポイント・ツー・ポイント接続（1対1）」を前提としていました。IO-Linkハブを使用する場合でも、1つのIO-Linkポートに対して接続できるデバイスは1台のみに限られており、IO-Linkマスタのポート自体を拡張することはできないという制約がありました。

その結果、現場では以下のような課題が発生していました。

マスタ台数の増加：デバイス数（センサやアクチュエータ）の増加に伴い、高価なマスタの台数も増やさざるを得ない。

配線の複雑化：制御盤内や装置周りのケーブルが密集し、取り回しが困難になる。

コストと工数の増大： ハードウェア費用に加え、配線工数や設定（コンフィグレーション）の手間が増える。

図1：従来IO-Linkの制約

IO-Link 2.0で実現される進化とアーキテクチャ

こうした課題を根本から解決するのが、IO-Link 2.0の新しいアーキテクチャです。

1. IO-Linkハブのデイジーチェーン接続

デジタルI/Oを集約するハブ同士を連結（デイジーチェーン）することで、大量のI/O点数を効率的に、かつ少ないポート消費で取り込むことが可能になります。

2. IO-Linkマスタのポート拡張

より多くのIO-Linkデバイスの接続を可能にし、用途や設置場所に応じた極めて柔軟なシステム構成を実現します。

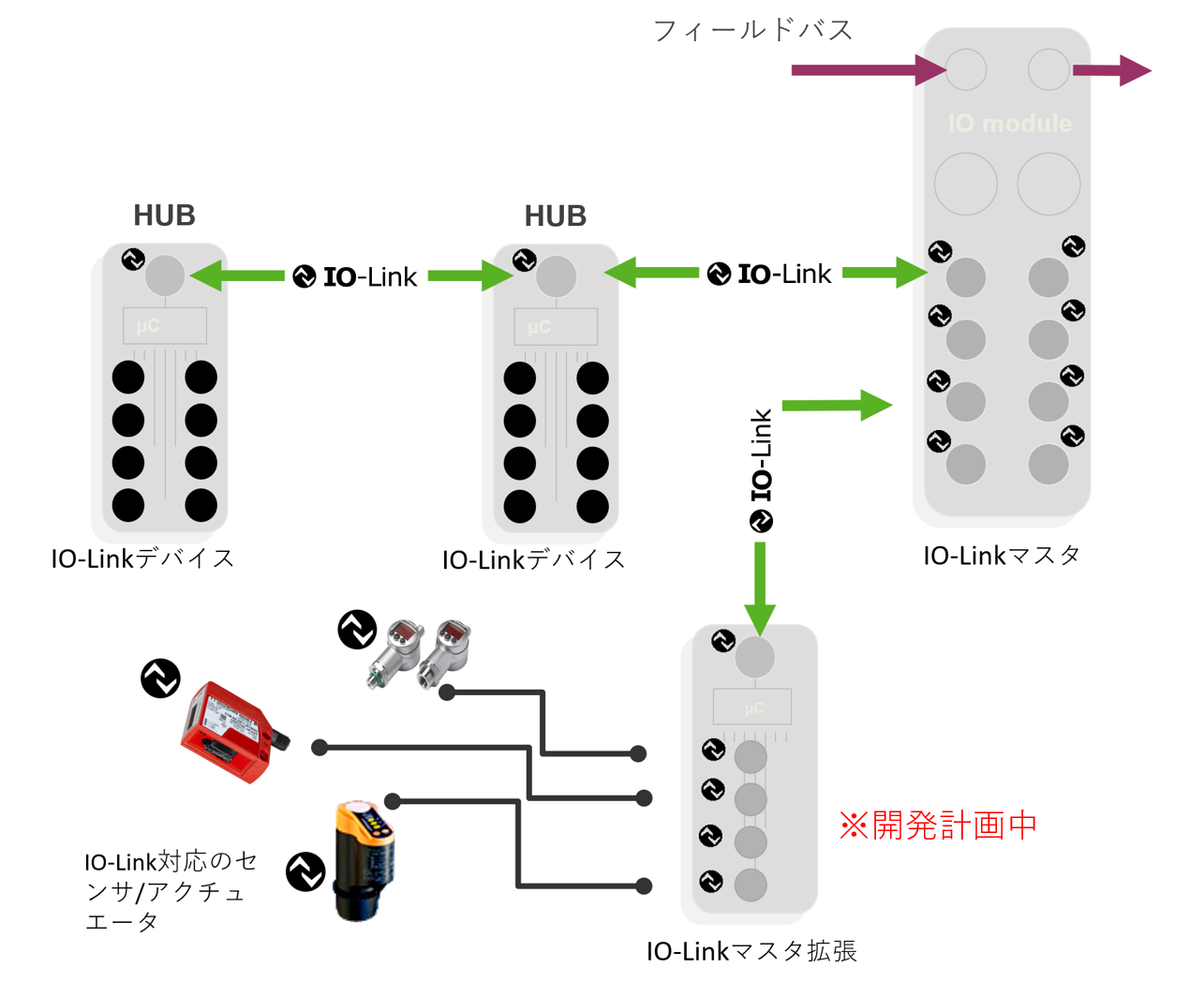

図2：IO-Link 2.0で実現される進化

さらに、この進化は現場に以下の副次的メリットをもたらします。

•圧倒的なコスト削減: IO-Linkマスタ自体の台数を大幅に削減することによるハードウェアコストの低減。

•コンフィグレーション工数の削減: 設定対象となるマスタ数（IPアドレス数）の減少によるエンジニアリング工数の短縮。

•究極の省スペース・省配線: 盤内や装置周りのレイアウトを最適化

次世代IO-Linkマスタ「pure.IO」── 接続の可能性を広げる唯一の選択肢

現時点で、IO-Linkハブのデイジーチェーン接続に対応した製品は、Murrelektronikの次世代IO-Linkマスタ「pure.IO」が唯一の存在となっています（図3）。

同社はIO-Linkスタック開発企業をグループ内に有しており、その強力な技術連携により、IO-Link 2.0の最新仕様動向にいち早く対応した製品開発を実現しています。

pure.IOの主な特長

マルチプロトコル対応：PROFINET、EtherNet/IP、EtherCATに1台で対応可能。

柔軟な拡張性：IO-Link I/Oモジュールに拡張ポートを搭載し、デイジーチェーン接続を実現。

革新的な診断機能（特許取得）: 各ポートのLEDに加え、コーナーLEDにより360°の視認性を確保。現場での迅速なトラブルシューティングに貢献。

サステナブルな設計： 超コンパクトかつ軽量で、環境にも配慮した筐体。

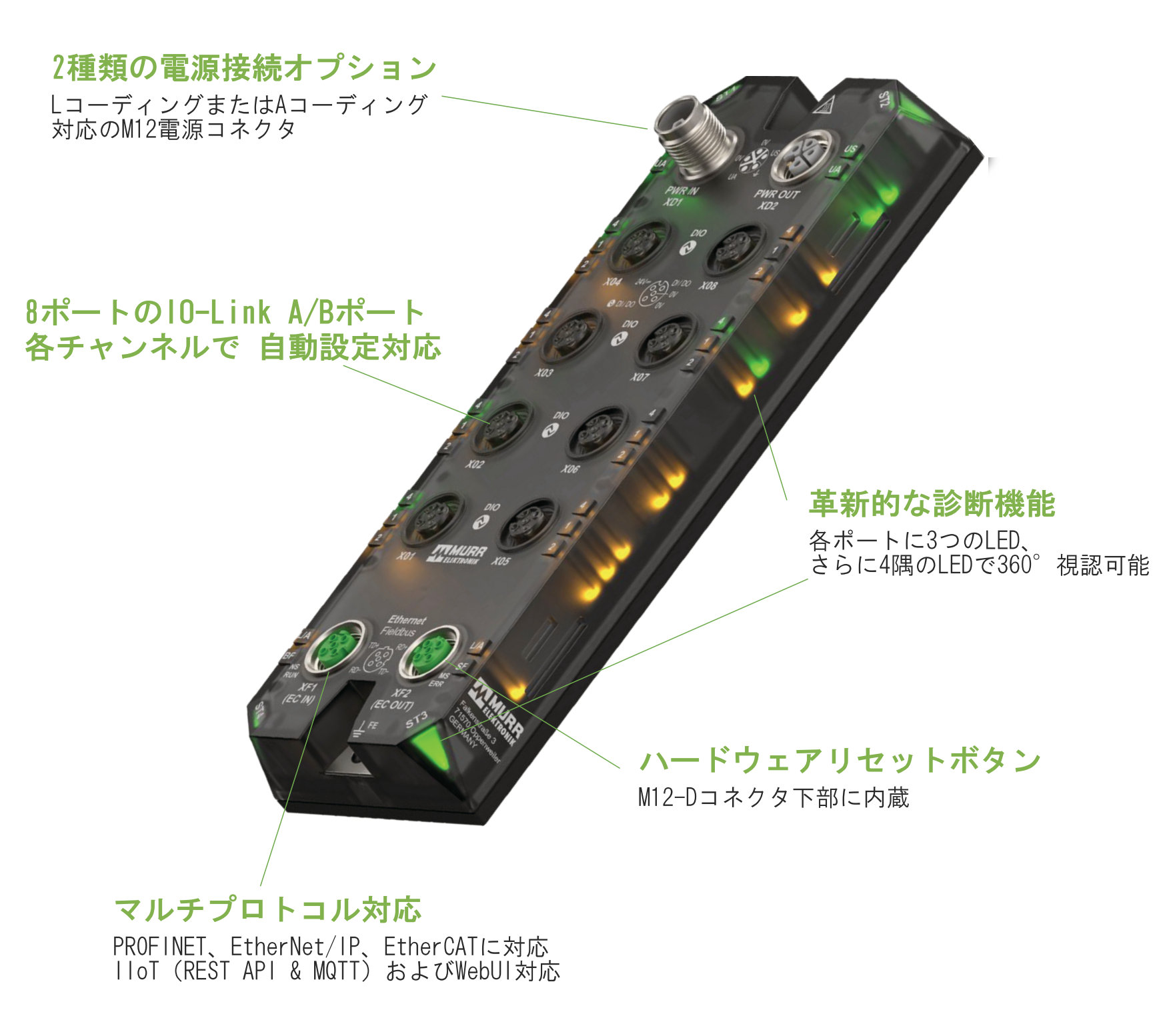

図3：次世代IO-Linkマスタ「pure.IO」の特長

主な仕様：IO-Linkを次のレベルへ

ポート損失なしで接続範囲を拡大し、現場に最大限の柔軟性を提供します。

完全なデイジーチェーン：電源・フィールドバス・IO-Linkすべてのデイジーチェーン接続に対応。

大容量I/O：1マスタあたり最大256 I/Oに対応。

広範囲カバー： IO-Link拡張ポートにより、最大接続長40m（2×20m）をカバー。

プラグ＆プレイ： 複雑な設定やパラメータ入力は不要。

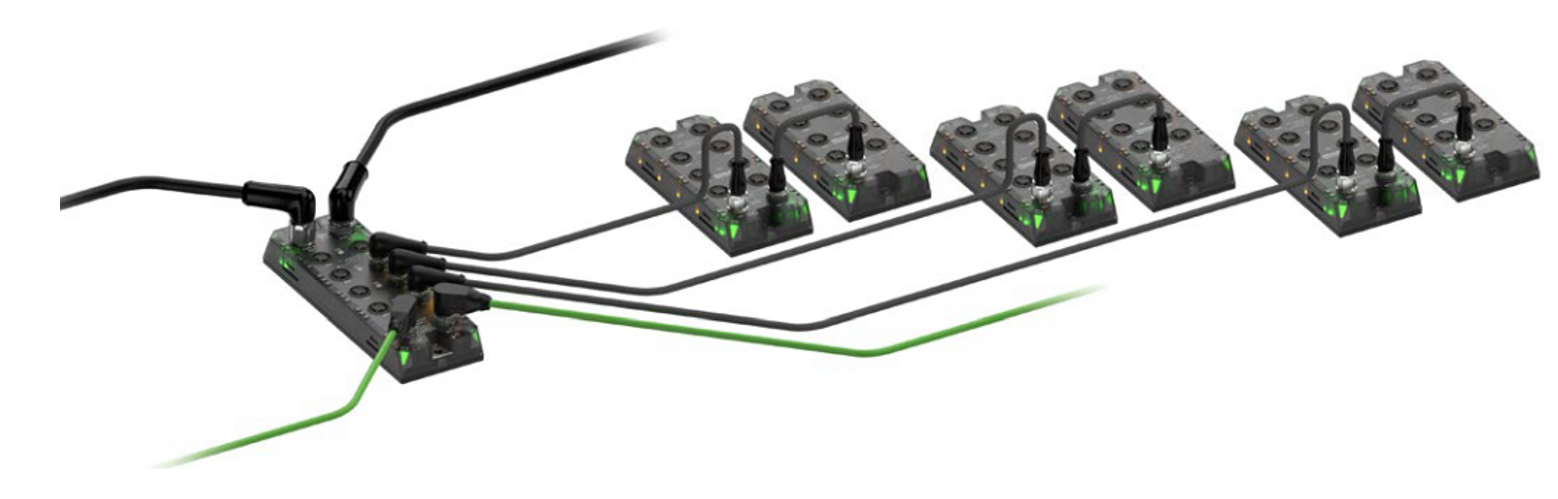

図4： デイジーチェーン接続の物理レイアウト例

導入がもたらす圧倒的なメリット（経営・運用面）

デイジーチェーン接続とマスタの拡張は、単なる物理的な配線削減にとどまらず、経営・運用の両面で大きなリターンをもたらします。

---

メリット項目	具体的な内容
コスト削減	IO-Linkマスタ自体の必要台数を削減でき、ハードウェアコストを大幅に抑制できる。
工数削減	設定（コンフィグレーション）対象となるマスタのIPアドレス数が減り、立ち上げ工数を短縮できる。
設置の自由度	複雑な配線の取り回しが不要となり、装置の小型化や分散設置が容易になる。
メンテナンス性	断線検知や予兆保全データを一括管理でき、ダウンタイムの最小化に貢献する。

pure.IOが活躍するターゲット業界

省配線と高度な診断機能が求められる、以下の業界・アプリケーションに最適です。

搬送・物流機械：長距離のコンベアラインに沿った分散配置。

包装機械：多点数のセンサ・バルブの効率的な集約。

半導体製造装置： クリーンルーム内での省スペース・省配線化。

工作機械：過酷な環境下での堅牢な診断と、ノイズに強いデジタル通信。

電源仕様・環境耐性・通信プロトコル

項目	仕様・値 / 詳細機能
動作電圧 (US / UA)	定格 DC 24 V (範囲: 18 ～ 30 V)
IO-Link 動作電圧範囲	20.3 ～ 30 V
I/O 接続コネクタ	M12 Aコード (5ピン)
給電コネクタ	M12 Lコード (5ピン)
動作周囲温度 / 湿度	-5 ～ +55 °C / 95％以下
保護等級	IP65
PROFINET	Conformance Class C, 100 Mbit/s, IRT対応
EtherNet/IP	10/100 Mbit/s, DLR (Beacon-based) 対応
EtherCAT	100 Mbit/s, AoE/CoE/EoE/FoE対応

迷わず決まる！「pure.IO」選定の2ステップと仕様一覧

「pure.IO」は、PROFINET、EtherNet/IP、EtherCATに1台で対応する「マルチプロトコル仕様」です。そのため、通信プロトコルごとの煩わしい型式選定は不要です。以下の2つのステップだけで、最適なモデルが導き出せます。

選定ステップ

【STEP 1】 機器の役割（接続位置）を選ぶ
まずは、ネットワークの「親」となるか、拡張用の「子」となるかを選択します。

• PLCなど上位ネットワークに直接接続する
  　→　【IO-Linkマスタ】 を選択
• マスタのポートを拡張し、デイジーチェーン（数珠つなぎ）でデバイスを増設する
  　→　【IO-Link I/Oモジュール（ハブ）】 を選択

【STEP 2】 必要な電源仕様（コネクタ）を選ぶ
次に、接続するデバイスの消費電力や、現場の配線ルールに合わせて電源コネクタを選択します。

• アクチュエータ等の駆動用に大電流（最大16A）を流したい / さらに省配線化したい
  　→　 【M12 L-コード仕様】 を選択
  一般的なセンサ用途（最大4A）で十分 / 既存のAコードケーブルを流用したい
  　→　 【M12 A-コード仕様】 を選択

「pure.IO」製品選定マトリクス（仕様一覧表）

上記ステップで選んだ組み合わせをもとに、以下の表から詳細な仕様をご確認いただけます。

【IO-Linkマスタ】

製品タイプ	電源コネクタ	最大電流	通信/接続仕様	IO-Linkポート数	特徴・おすすめの用途
IO-Linkマスタ	M12 Lコード(5ピン)	16 A	マルチプロトコル (PROFINET, EtherNet/IP, EtherCAT選択可能)	8ポート (Class A/B自動切換え)	【新規導入のスタンダード】 大電流を活かし、マスタからハブへの電源のデイジーチェーンに最適。
IO-Linkマスタ	M12 Aコード (5ピン)	4 A	同上	同上	【既存環境の置き換え】 従来のAコードケーブルを活かしつつ、マスタ機能を最新化したい場合。

【IO-Link拡張ポートモジュール】

製品タイプ	IO-Link拡張ポート (デイジーチェーン用マスタ拡張ポート)	IO-Linkポート数	特徴・おすすめの用途
IO-Linkマスタ拡張モジュール	あり	８ポート（Class A）	IO-Linkのデイジーチェーンをしたい場合
IO-Linkマスタ拡張モジュール	なし	８ポート（Class A）	IO-Linkマスタを8ポートだけ拡張したい場合

※全モデル共通仕様：保護等級 IP65 / 動作温度 -5 ～ +55 °C / WebUI対応 / IoTプロトコル（REST API & MQTT）対応

選定に迷ったら？

貴社の装置レイアウトやI/O点数に応じた「最適な構成」を専任エンジニアがご提案します。無駄のない配線プランの作成もサポートいたしますので、お気軽に図面や構想をお寄せください。

さらに詳しい情報・技術資料をご希望の方へ

「pure.IO」を活用した具体的なシステム構成のご相談や、詳細な技術仕様については、各種資料をご用意しております。配線工数の削減や工場DX化に向けた第一歩として、ぜひお役立てください。

▶ 製品概要がわかる「製品チラシ」のダウンロードはこちら（無料）

お急ぎの方へ：「pure.IO」の特長と仕様が1枚でわかる！システム構成の検討に役立つ製品チラシ　はこちら↓ 資料ダウンロード

▶ 詳細なデータシート・技術的なお問い合わせ

自社装置への組み込み検討や仕様に関するご質問は、以下よりお気軽にお問い合わせください。
