パワーサプライ用丸形コネクタ「RD24」の特長とラインナップを一挙ご紹介!
2024/05/13
- binder
ケーメックスAT テックプラス編集部
極小サイズ~大きいサイズまで様々な大きさのコネクタを取り扱っているbinder社ですが、その製品の中でも大変好評をいただいている「RD24」(パワー693シリーズ)について改めてご紹介したいと思います。

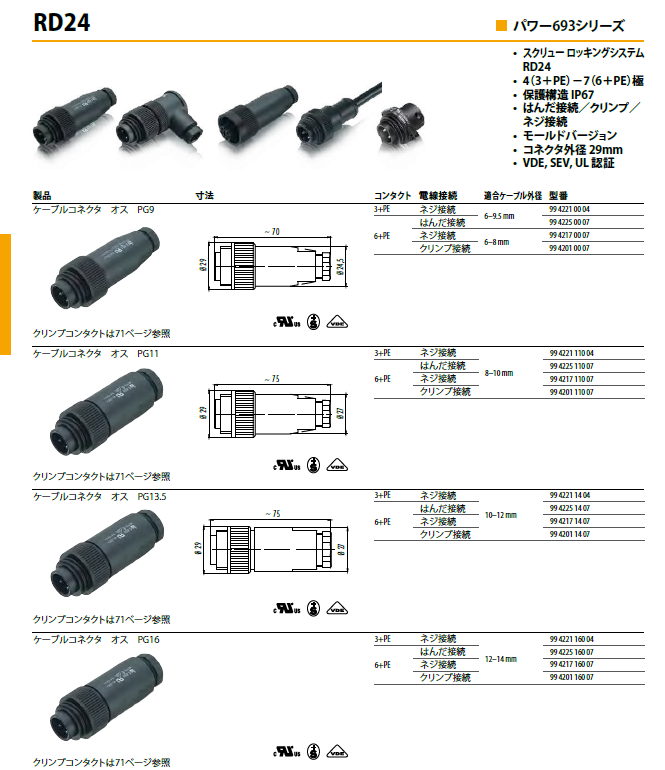

RD24(パワー693シリーズ)のカタログはこちら 資料ダウンロードはこちら |
このシリーズは工作機械などのパワーサプライ用として重宝されている小型丸形コネクタです。
このコネクタは保護等級IP67で、汚染度3の環境での使用も可能です。
使用温度範囲も-40℃~100℃と幅広い温度の環境で使用することができます。
また、UL、ESTI+、CVDE等の認証も取っているため、海外輸出製品への組み込み用としても活躍しています。

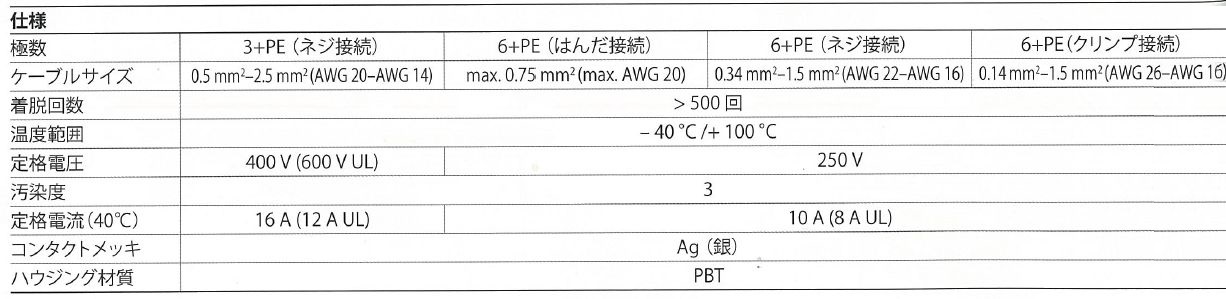

基本的な仕様としては、定格電圧400V・定格電流16Aで4極(3+PE)のタイプと、定格電圧425V・定格電流10Aで7極(6+PE)のタイプがあります。
4極のタイプはネジ接続、7極のタイプはネジ接続、はんだ接続、クリンプ接続の3種類の接続方法があります。

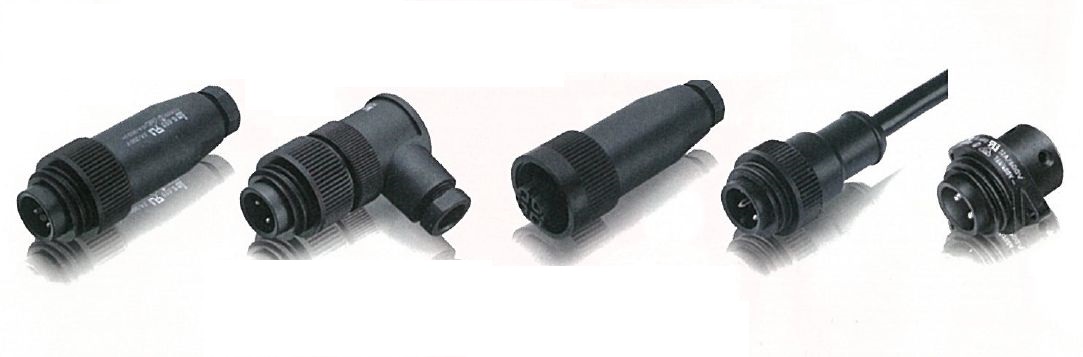

また、形状も様々ラインナップがあり、ストレート型とライトアングル型のプラグ、また中継用のストレート型プラグ(IP67準拠)やライトアングル型プラグ(IP68準拠)、および同形状のレセプタクル(IP69準拠)があり、逆芯タイプもそろえています。

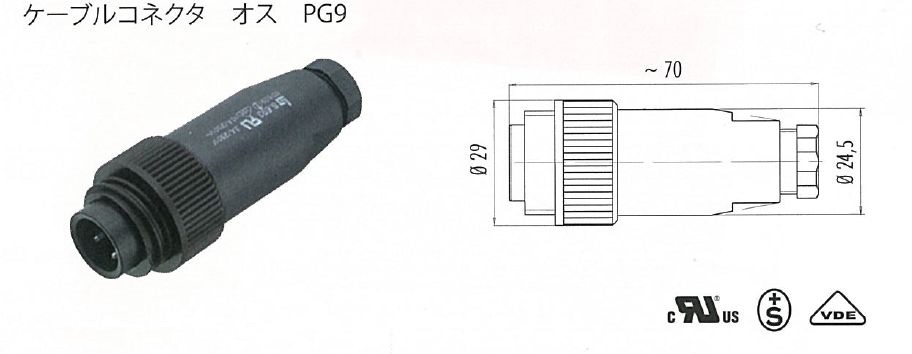

中継用ストレート型プラグ

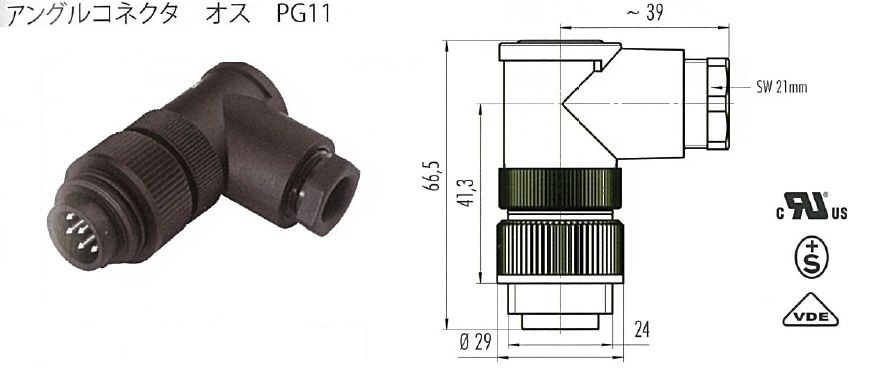

ライトアングル型プラグ

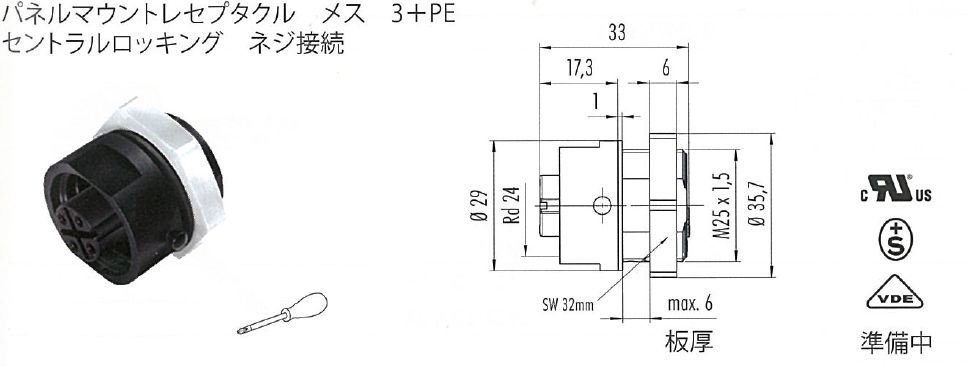

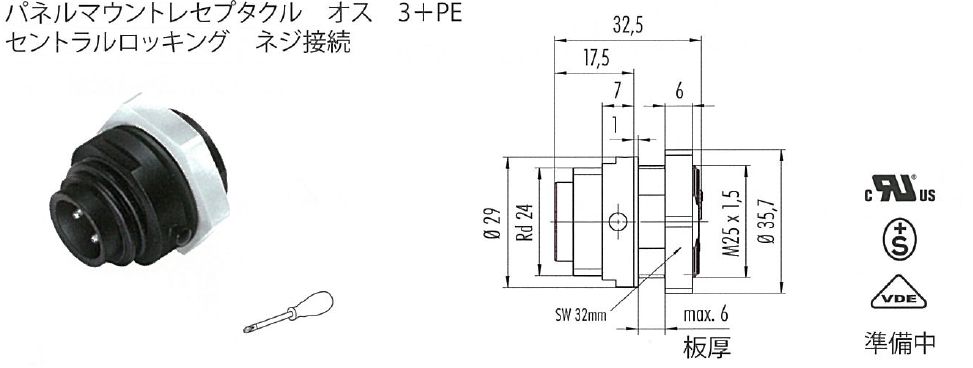

また、レセプタクルについては、セントラルロッキング対応のパネルマウント用も登場しました。
こちらは筐体に開けた穴からレセプタクルを埋め込み、M25のバックナットでロックするもので、従来よりも取り付けが楽になります。
こちらの製品も4極(3+PE)と7極(6+PE)のオス/メスタイプをご用意しております。

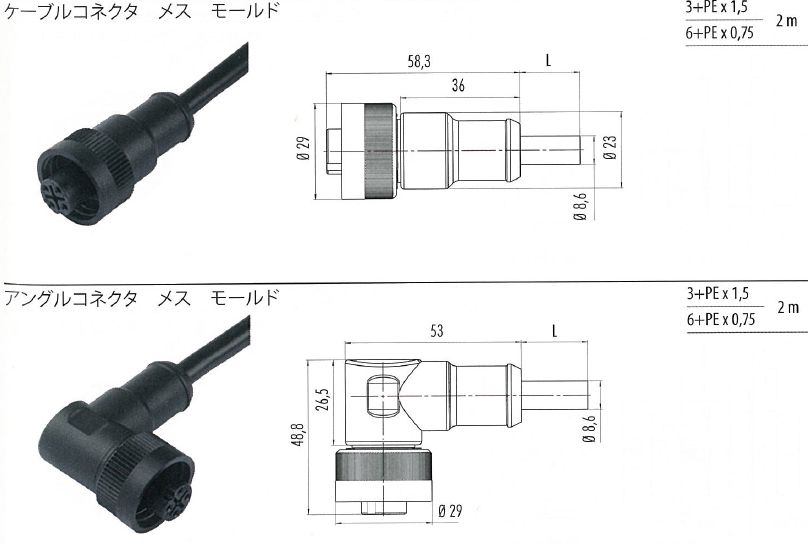

このほかにも、φ8.6㎜のケーブル(全長2m)が付いたハーネスタイプのコネクタや、ケーブルの太さにかかわらず対応可能なコネクタ、パネルマウントレセプタクル用保護キャップ等、オプション製品まで取り揃えております。
「RD24」は従来から人気の高い製品ですが、新製品も追加されてラインナップも充実し、さらに選択肢も増えています。
ぜひ、この機会にコネクタ製品の見直しを検討されてみてはいかがでしょうか?
さらに詳細な情報をお求めの方はお気軽にお問合せください。
RD24(パワー693シリーズ)のカタログはこちら 資料ダウンロードはこちら |
