【新製品リリース】PBC15 – サーボ電源用バヨネットコネクタ
2023/10/06
- binder
- 製品ニュース
ケーメックスAT テックプラス編集部

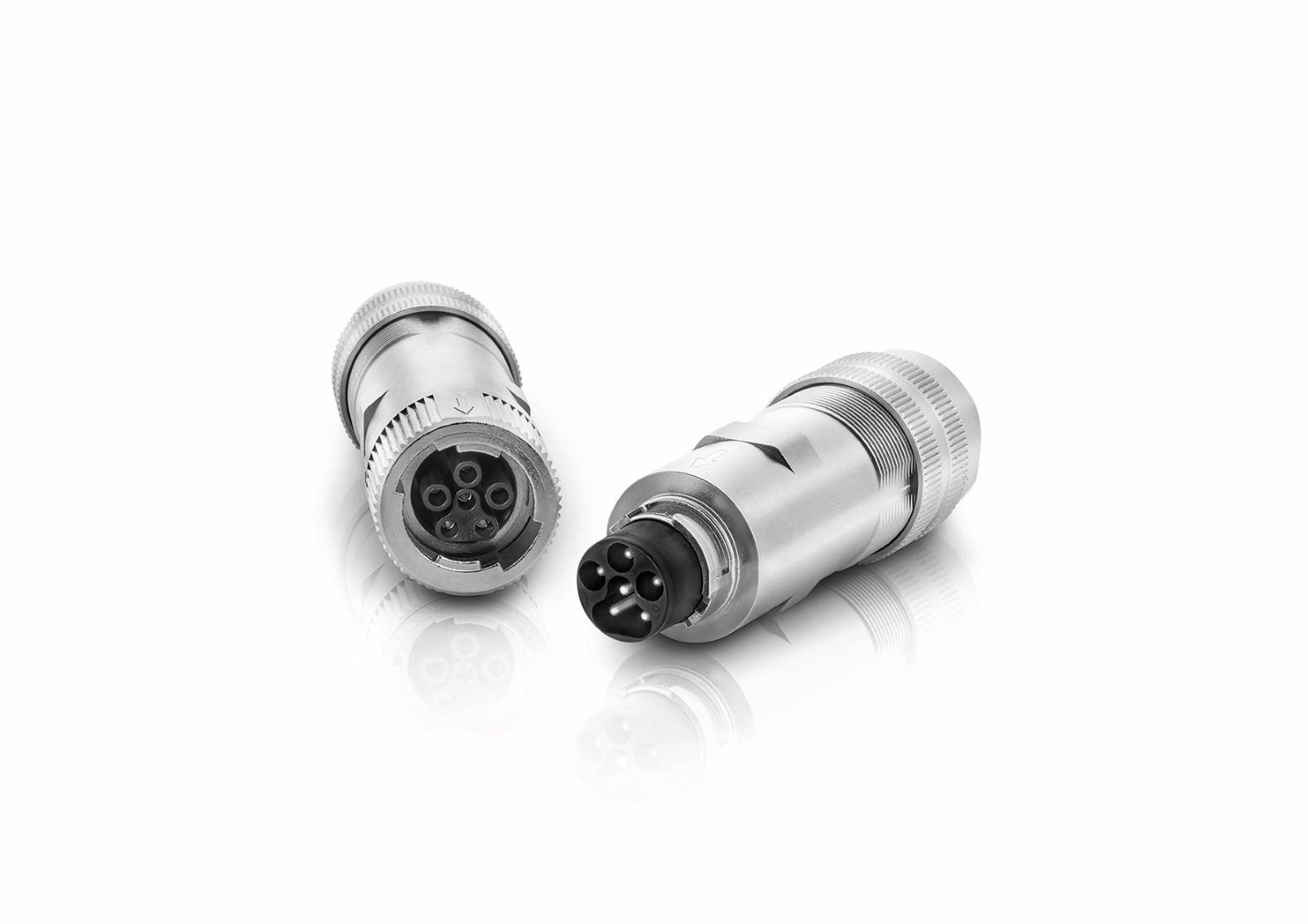

ワンタッチロック式IP67 M15 サイズ電源・信号ハイブリッド型コネクタ
binder社は次世代のコネクタ規格DIN EN IEC 61076-2-116の標準化へ参画し、いち早く製品を世に送り出します。ワンタッチ式コネクタPBC15を2023年11月リリース予定です。これまでサーボモータを使うユーザは、各モータメーカ毎に異なるコネクタを調達する必要がありました。次世代規格では、どのサーボモータを採用してもコネクタ規格は1つというメリットがあります。
ポイント
- 次世代規格では、どのサーボモータを採用してもコネクタ規格は1つ。つまり、各社毎に互換性のないコネクタを調達せずに済み汎用性が高まります。
特徴
- 金属ハウジングのバヨネットロック式を採用
- 最大2.5㎟ の導体サイズに適用、且つM15サイズとコンパクト設計
- 3相電源+アース+2本信号線のハイブリット型
主な仕様
- 嵌合方式: M15 バヨネットロック式
- 結線方式: ねじ結線
- 導体サイズ: 最大2.5㎟
- ケーブル適用外径: 7〜14mm
- コンタクト極数: 5+PE(3 電源、2 信号)
- コンタクトメッキ: 銀
- 定格電圧: 630V(電源)、63V(信号)
- 定格電流: 16A(電源)、10A(信号)
- 保護等級: IP67
用途
- 三相モーターや可変周波数ドライブ(VFD)への電源供給
- 小型から中型の駆動機器の電源供給、およびブレーキの制御や温度などの動作パラメータの伝送
アプリケーション例
- オートメーション技術
- イントラロジスティクス(自動倉庫)
- 機械分野
