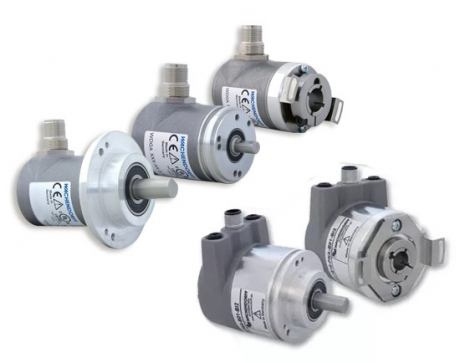

ギア・バッテリー不要の高精度磁気式アブソリュートエンコーダWachendorff｜WDGA
高い堅牢性と耐久性、最先端技術を採用
WDGAシリーズは、過酷な産業環境でも安定した位置検出を実現する磁気式アブソリュートエンコーダです。
Wachendorff独自の QuattroMag®（シングルターン） と EnDra®（マルチターン） 技術により、ギアやバッテリーを使用せずに高精度な位置検出を実現します。
最大 16bit（シングルターン）／43bit（マルチターン） の高分解能と、高い耐久性を備え、産業機械や高速プロセスに最適なエンコーダです。
磁気式センサを採用することで、振動や汚れなどの影響を受けにくく、長寿命でメンテナンスフリーの運用が可能です。
■ WDGAシリーズの特長
QuattroMag® 技術による高精度シングルターン測定
最新のホールセンサと32bitプロセッサを組み合わせた独自技術により、±0.0878°の高精度な角度測定を実現します。
最大 16bit（65,536分割/360°） の高分解能を持ち、高速内部処理（約50µs）で高ダイナミック性能を発揮します。
EnDra® マルチターン技術
回転エネルギーを利用して回転数を検出する特許技術です。従来のマルチターンエンコーダで必要だった機構を不要にし、高い信頼性を実現しています。
・ギア不要
・バッテリー不要
・停電中の回転も検出・保持
・メンテナンスフリー
この技術により、長期間にわたり安定した位置検出が可能です。
■ 磁気式センサによる高い耐環境性能
WDGAシリーズは 磁気式測定方式を採用しており、振動や衝撃に強く、過酷な産業環境でも安定して使用できます。
従来は光学式エンコーダが使用されていた用途にも対応可能な高精度と耐久性を実現しています。
■ 主な仕様
| 項目 | 仕様 |
| 測定方式 | 磁気式アブソリュートエンコーダ |
| シングルターン分解能 | 最大16bit（65,536 step / 360°） |
| マルチターン分解能 | 最大43bit |
| 測定精度 | ±0.0878° |
| 最大回転速度 | モデルにより最大12,000 rpm |
| 動作温度 | -40 ～ +85°C |
| 保護等級 | IP65 / IP67 |
| 電源 | 4.75～32 VDC（モデルによる） |
■ 各種インターフェースに対応したモデルをラインナップ
WDGAシリーズは、SSI、CANopen、SAE J1939、RS485、IO-Link、PROFINET、EtherNet/IP、EtherCATなど、さまざまな産業用通信インターフェースに対応したモデルをラインナップしています。
■ 主な用途
WDGAシリーズのアブソリュートエンコーダは、世界中のさまざまな産業分野で使用されています。
・工作機械
・産業ロボット
・クレーン
・包装機
・充填機
・風力発電設備
・医療機器
