36mm径・最大16,384 ppr対応のインクリメンタル型ロータリーエンコーダWachendorff｜WDGP



「1から16,384 pprまで、任意のパルス数を選択可能」
特許取得済みの磁気センサー技術により、非常にコンパクトな設計と高分解能を両立。

WDGPシリーズは、特許取得済みの磁気センサー技術に基づき、高い精度と分解能を実現した新しいインクリメンタル方式のロータリーエンコーダです。36 mm径からの非常にコンパクトな設計ながら、磁気式では困難だった最大16,384 pprの高分解能を提供。最小の設置スペースで、極めて精密な回転測定・位置検知を可能にします。

■ WDGPシリーズの特長

・ 任意のパルス数を提供：1〜16,384 pprの間で、あらゆるパルス数とゼロパルスの供給が可能。
・ 自由なゼロパルス（原点信号）設定：アプリケーションに合わせて、ゼロパルス位置を自由に設定できます。
・ 高周波応答と優れた信号品質：最大1 MHzの高出力周波数に対応。ABN信号および反転信号をHTLまたはTTLで出力します。
・ 磁気式ロータリーエンコーダならではの耐環境性：保護等級IP67（シャフト入力部はIP65）に準拠。オプションでシャフト入力部もIP67に対応。
・ 堅牢なステンレスハウジング：堅牢なステンレススチール製ハウジングと洗練された設計を採用しています。
・ 高い電気的安全性：4.75 VDC ～ 32 VDCの全電圧範囲に対応。逆極性保護および短絡保護を備えた安全設計です。
・ 過酷な環境下での動作：-40 °C ～ +85 °Cの広温度範囲に加え、振動や衝撃への高い耐性を備え、オフロード車両等にも最適です。

■ 仕様概要（クイックリファレンス）

機能・仕様	スペック詳細
ハウジング外径	典型的には 36 mm および 58 mm
分解能（パルス数）	1 〜 16,384 ppr（およびゼロパルス）
出力周波数	最大 1 MHz (HTL / TTL)
保護等級	IP67 (シャフト入力部 IP65) / オプションでシャフト部もIP67
最大軸荷重	最大 220 N（製品タイプによる）
動作温度範囲	-40 ℃ ～ +85 ℃
出力信号	HTL, TTL (ABN信号、反転信号)

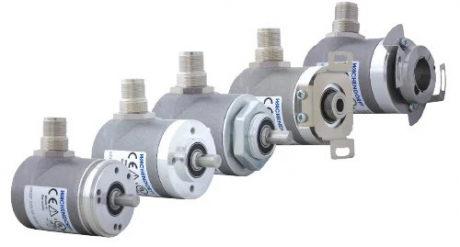

■ 豊富なバリエーションと柔軟な取付

・ 多様な形状： 業界標準の取付オプションを備えたシャフトタイプ、および中空軸（ホローシャフト）タイプを展開。
・ 接続方法： すべての標準的なコネクタ、または典型的には2 mのケーブル（ラジアルまたはアキシアル出し）に対応し、設置条件に最適化可能です。

■ 主なアプリケーション（活用例）

風力タービン、自動倉庫（スタッカークレーン）、無人搬送車（AGV）、食品・飲料・包装機械、マーキング・ラベル貼り・印刷装置など。
