精度と耐久性が、機械のパフォーマンスを最大化する。
過酷な現場で選ばれ続ける、Wachendorff社のフラッグシップモデル。

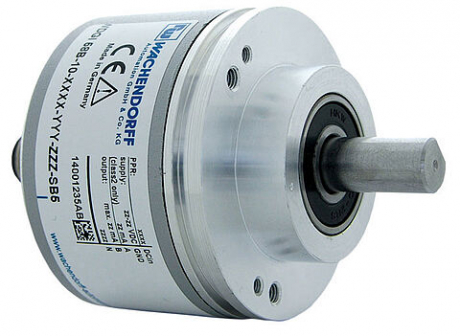

WDGIシリーズは、Wachendorff社が35年以上の実績を凝縮した、58mm径の標準インクリメンタルエンコーダです。精密な光学式（Optical）に加え、さらなる耐衝撃・耐振動性を備えた磁気式（Magnetic）センサーモデルをラインナップ。世界中の工作機械や昇降機、モバイルマシン（建設機械・特装車）の業界標準として採用されています。
環境に配慮した粉体塗装を施した堅牢なアルミダイカスト製ハウジングと、多様なフランジ・シャフト形状により、既存の産業用エンコーダからのスムーズな置き換え（リプレイス）を実現します。

■ WDGIシリーズの主要な特長

1. ヘビーデューティ設計：最大500 Nの超高耐荷重

　【高荷重対応】 頑丈なベアリング構造により、軸方向・半径方向ともに最大500 Nの軸荷重に耐える「WDGI 58D」などをラインナップ。
　【長寿命】 過酷な負荷がかかるプーリーやベルト駆動でも、ベアリングの摩耗を抑え、メンテナンスコストの削減に貢献します。

2. 高精度計測：最大25,000 ppr ＆高周波応答

【高分解能】 高品質なエレクトロニクスにより、1回転あたり最大25,000パルスの高分解能を実現。
【高速応答】 最大2 MHz (HTL) / 600 kHz (TTL) の高い出力周波数に対応しており、高速回転するモーターの位置制御でも信号の欠落がありません

3. 究極の耐環境性能：IP67 ＆マイナス40℃対応

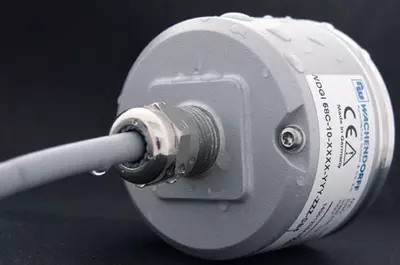

【防水・防塵】 保護等級 IP67（シャフト入力部はIP65）に準拠し、粉塵や水の飛沫がある現場でも安心して使用可能です。
【結露防止】 急激な温度変化による内部結露を防ぐ「自己粘着式圧力調整メンブレン（膜）」をオプションで選択可能。
【広範な温度】 -40 ℃ ～ +85 ℃（コネクタタイプ）の広範な動作温度範囲をカバーし、極寒の屋外や高湿度の環境にも対応します。

4. 現場の利便性を追求したディテール設計

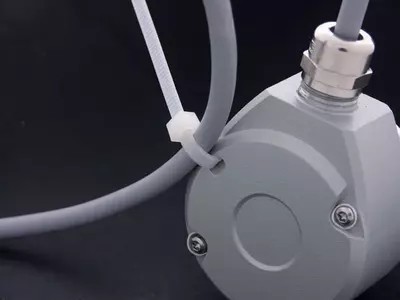

【容易な識別管理】ハウジングカバーにアイレット（取付用穴）を統合。ラベリングストリップ（識別タグ）を取り付けることで、複雑なシステム内でも各エンコーダの設置場所や用途を容易に管理できます。
【環境への配慮】 筐体には、耐食性に優れ環境負荷の低いエコフレンドリーな粉体塗装を採用しています。

5. 高いノイズ耐性と電気的保護

【安全性】 10 VDC ～ 30 VDC の全電源域においてフル接続保護（逆接続・短絡保護）を完備。
【信頼性】 産業環境における電磁干渉（ノイズ）に対しても高いイミュニティ（耐性）を誇ります。

6. 磁気式センサーによる究極の堅牢性（WDGI magnetic）

【耐衝撃・耐振動】 ガラスディスクなどの繊細な部品を排除した磁気センサーを採用。コンポーネント数を減らすことで、激しい振動や衝撃、厳しい産業環境下でも圧倒的な信頼性を発揮します。
【セミオートメーション生産】 磁気式モデルは最新の半自動生産ラインで製造され、高品質かつ安定した供給を実現しています。

■ 仕様概要（クイックリファレンス）

項目	スペック詳細
センサー方式	光学式 (Optical) / 磁気式 (Magnetic)
ハウジング外径	58 mm（標準サイズ）/ 一部 63mm / 70mm / 115mm対応可
分解能（パルス数）	最大 25,000 ppr（光学式）/ 1 ～ 16,384 ppr（磁気式）
出力周波数	最大 600 kHz(HTL) / 最大 2 MHz (TTL)
保護等級	IP67（シャフト入力部 IP65）/ オプション IP69K
最大軸荷重	500 N (Axial / Radial)
動作温度範囲	-40 °C ～ +85 °C
出力回路	TTL, HTL, RS422, 1 Vpp Sin/Cos

■ 豊富なバリエーションでリプレイスを容易に

お客様の既存設備に合わせた多彩なカスタマイズが可能です。

・取付形状： シンクロフランジ、クランプフランジ、スクエアフランジ。

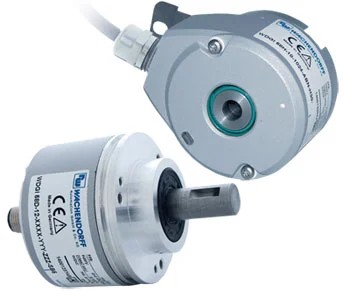

・シャフト形状： ソリッドシャフト（6mm / 10mm / 12mm等）、中空軸（Hollow bore）。
・接続方法： M12、M16コネクタ、各種ケーブル出し（ラジアル／アキシアル）。
・筐体： 環境に配慮した粉体塗装アルミダイカスト。
