「在庫は1種類、仕様は無限大」
NFC搭載。スマホアプリでパルス数や出力形式を自在に設定。

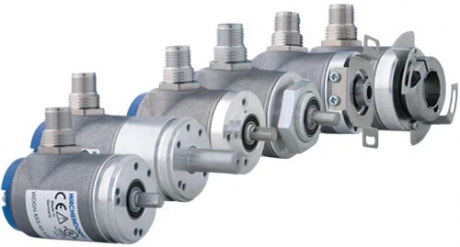

WDGNシリーズは、NFC（近距離無線通信）技術を搭載した全く新しいインクリメンタルエンコーダです。専用スマートフォンアプリを使用し、非接触かつ無通電（電源供給不要）の状態で1 pprから16,384 pprまで、任意のパルス数を自由に設定できます。

■ 製品の特長

・ NFCで簡単設定： 設定時の電源供給は不要。パッケージに入ったままでも、スマホをかざすだけで設定変更が可能。
・自在なパルス数設定： 1～16,384 pprの間で、必要な分解能をピンポイントで指定。
・出力回路の切り替え： HTLとTTLをアプリ上で選択可能。
・堅牢な磁気センサー技術： 光学式ではなく磁気式を採用しているため、振動・衝撃に極めて強く、堅牢な構造（IndustrieROBUST）を実現。
・優れた環境耐性： 保護等級最大IP67/IP69K、300Nの軸荷重に対応。動作温度範囲 -40℃ ～ +85℃で、オフロード車などの過酷な環境にも対応。
・高周波応答： 最大1 MHzの出力周波数により、高速回転にも対応。

【比較表】WDGN ベーシック vs アドバンス

機能・仕様	ベーシック (BASIC / BAS)	アドバンス (ADVANCED / ADV)
出力チャンネル	A, B, N相＋反転相	最大4チャンネル（ABCD）＋反転相、または UVW相など
パルス数設定	1 ～ 16,384 ppr（調整可能）	1 ～ 16,384 ppr（調整可能）
個別設定	A相・B相は同一パルス数	各チャンネルごとに異なるパルス数を個別に設定可能
出力形式	HTL / TTL 切り替え可能	HTL / TTL 切り替え可能
電源電圧	4.75 VDC ～ 32 VDC	4.75 VDC ～ 32 VDC
パルス周波数	最大 1 MHz	最大 1 MHz
原点(ゼロ点)設定	なし	NFCまたは外部入力で設定可能
波形カスタマイズ	標準仕様（固定）	パルスの幅・位置を調整可能
主な用途	標準的なインクリメンタル用途、在庫共通化	特殊な位相が必要な制御、多軸同期、高度な試作

■ 導入のメリット

・在庫管理の劇的な効率化：これまでパルス数ごとに在庫していたエンコーダを、WDGN 1機種に集約できます。現場で必要な仕様に設定するだけで、あらゆる機械に対応可能です。
・開発・試作時間の短縮：「最適なパルス数が分からない」開発段階でも、実機で試しながらその場で設定を変更し、最適な分解能を見つけ出せます。
・高度なセキュリティ：PIN（暗証番号）とPUKコードによる保護、およびデータ暗号化により、第三者による不正な設定変更を防止します。
・オフライン対応：一度アプリをインストールすれば、インターネット環境がない現場や海外拠点でも設定変更が可能です。

■ 主な仕様

・ハウジング径： 36 mm / 58 mm
・取付形状： シャフト型、エンド中空軸型
・電源電圧： 4.75 VDC ～ 32 VDC（逆接続・短絡保護付）
・接続方式： M12コネクタ（8ピンまたは12ピン）、またはケーブル（2m）
・取出方向： ラジアル（横出し）またはアキシアル（後ろ出し）
・ハウジング材質： 堅牢なステンレススチール製

■ アプリケーション（活用例）

・工作機械、包装機械の仕様変更への柔軟な対応
・物流・搬送システムのスペアパーツ共通化
・建設機械・オフロード車両などの過酷な環境下での計測
・試作機・実験装置の精度最適化

WDGNシリーズ専用 NFCデスクトップリーダー：NFCUSBREADER

WDGNエンコーダの設定を、デスク上でスムーズに行うための専用デバイスです。

・非接触設定： NFC技術により、エンコーダと非接触でデータの読み書きが可能です。
・ USB接続： PCのUSBポートに接続するだけで、Windows、Linux、Android等のシステムからシームレスにアクセスできます。
・コンパクト設計： わずか44gの軽量・スリムな筐体で、作業スペースを占有しません。
