センサー部である検出面も含め、継ぎ目のない一体構造、さらにアルミを鉄と同距離検出。フルメタルハウジング長距離タイプ 700シリーズ
規格
概要
センサ部である検出面も含め、継ぎ目のない一体構造を採用。衝撃に強く、検査対象物との衝突などによる故障も軽減できる。
ステンレス製のため、検出面にスパッタが溶着しにくく、メンテナンス性も向上。保護等級構造はIP68+IP69Kとなっている。
検出能力にも優れ、一般的なセンサーに比べて2倍の距離まで検知可能。シールドタイプでは、M12、M18、M30でそれぞれ6mm、10mm、20mmの長距離検出が可能。また、非磁性体のアルミの検出時にも、鉄の検出時と同等の距離でアルミを検出できる。
接続方式は、ケーブル式、コネクタ式、中継式の3つをそろえている。食品機械や海水アプリケーション向けも用意し、85度以上の高温環境でも使用できる。
特徴
サイズ： Ｍ8、M12、M18、M30、角型C23
取付けタイプ：埋め込み可（準シールド）、埋め込み不可（非シールド）
出力論理：NPN/PNP、N.O./N.C.
接続方式：ケーブル式、コネクタ式

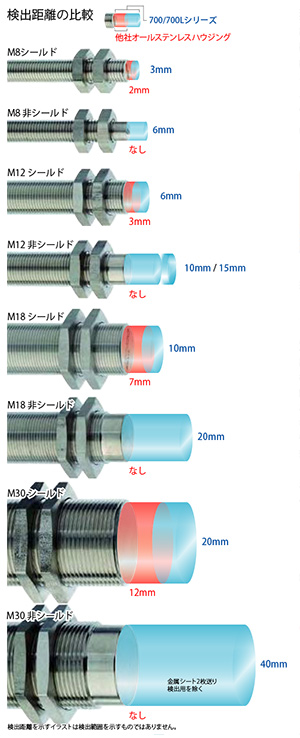

■長距離検出
●検出距離に余裕があるため信頼性の向上、機械的ダメージの減少
故障の80%は機械的ダメージが原因
ワークからセンサを離して設置できるのでワークが蛇行しても当たり難くなります。
これにより設備のダウンタイムを縮小し、コスト低減に貢献します。
●従来の近接のサイズをワンサイズ小さくできる
●ワークが振動しても距離の余裕があるため誤動作を防止できる
■頑丈
●検出面検を含めてステンレスの一体構造で衝撃に強い
検出面厚みはM8～M30で0.25mm～1mm
●特許取得済みの検出方式により万が一何かが検出ヘッドに当たり
内部のフェライトコアが割れても動作
■鉄もアルミも同距離検出
●アルミ以外の非鉄金属も長距離で検出
■アルミ切削屑対策
●アルミ切削屑の影響を受けません。
アルミ屑が検出面に堆積した状態でもワークの検出が可能です。
製品仕様
| 型式*1 | DW-A□-7□□-M8(-□□□) | DW-A□-7□□-M12(-□□□) | DW-A□-7□□-M18(-□□□) | DW-A□-7□□-M30(-□□□) | |
| サイズ | M8 | M12 | M18 | M30 | |
| 定格検出距離 -70□ -71□ (-73□) | 3 mm 6 mm |
6 mm 10 mm (15 mm) |
10 mm 20 mm |
20 mm 40 mm |
|
| 繰り返し精度*2 -70□ -71□ (-73□) | 0.15 mm以下 0.3 mm以下 |
0.3 mm以下 0.5 mm以下 (0.7mm以下) |
0.5 mm以下 1 mm以下 |
1 mm以下 2 mm以下 |
|
| 温度ドリフト | 実検出距離の10%以下 | ||||
| 最大応答周波数 -70□ -71□ (-73□) | 1000 Hz 700 Hz |
600 Hz 400 Hz (300 Hz) |
200 Hz 200 Hz |
100 Hz 90 Hz |
|
| 電源電圧 | DC10～30V | ||||
| 消費電流 | 出力OFF時：10 mA以下 出力ON時：20 mA以下 | ||||
| 電源逆接続保護 | 内蔵 | ||||
| 出力短絡保護 | 内蔵 | ||||
| 出力過電圧保護 | 内蔵 | ||||
| 出力表示LED | 1点：アンバー色（コネクタタイプは4ヶ所） 0 ≤ 検出距離≤ 0.8 Sr： 点灯 0.8 Sr < 検出距離≤ Sr： 点滅 Sr < 検出距離： 消灯 |
||||
| 使用周囲温度 | -25～70℃ (-73□: -25～85℃) | ||||
| 最大耐圧 （ネジ部から検出面側） |
100バール(10 MPa) | 80バール(8 MPa) | 60バール(6 MPa) | 40バール(4 MPa) | |
| 保護等級 | AD: IP68 AS: IP67 | AD/AS: IP68 + IP69K | |||
| AV: IP68 (コネクタ部はIP67) | |||||
| 材質 | SUS303（検出面を含む） | ||||
| 検出面厚み | 0.25 mm | 0.4 mm | 0.6 mm | 1 mm | |
| 耐衝撃、振動 | IEC60947-5-2 7.4 | ||||
| EMC | IEC60947-5-2 (7.3.2.1) 5KV IEC61000-4-2 レベル4* IEC61000-4-3 レベル3 IEC61000-4-4 レベル3 * M8はレベル3 |
||||
| ケーブル -AD/-AV | Φ3.5 mm PURケーブル |
Φ5 mm PURケーブル | |||
| AD: 2 m AV...-553: 0.3 m AV...-274: 0.3 m AV...-282: 0.5 m | |||||
| 芯線 | 0.14 mm2 × 3 (Φ0.05 mm × 72) | 0.34 mm2 × 3 (Φ0.05 mm × 180) | |||
* 1 型式体系
DW-A■-7□□- ■ D： ケーブル式 S： コネクタ式 V： コネクタ中継式
DW-A□-7■□- ■ 0： シールド型 1： 非シールド型 2： 距離延長シールド型 3： 距離延長非シールド型
DW-A□-7□■- ■ 1： NPN／N.O. 2： NPN／N.C. 3： PNP／N.O. 4： PNP／N.C.
* 2 電源電圧20～30V、23℃±5℃にて
予告なく仕様を変更する場合があります。最新のデータシートをご確認お願い致します。
