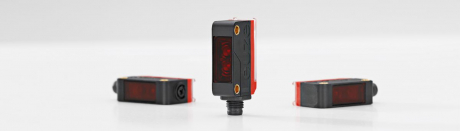

コストパフォーマンスに優れたセンサLeuze｜5Bシリーズ



製品概要

自動化された工程における有無チェックでは、センサシステムがさまざまな対象物を確実に検出できることが求められます。また、多数のセンサを設置するケースが多いため、取付け・位置合わせ・調整といった取り扱いが迅速かつ容易であることも重要です。このため、標準化と同時に、顧客ごとのニーズに合わせたセンサの適応性が、コスト効率の高い立ち上げには欠かせません。
私たちは、これらの要件に的確に応えるため、最適化された新世代センサを開発しました。それが 新しい 5B シリーズです。

5Bシリーズの特長

透過型・回帰反射型・拡散反射型を同一サイズ筐体でラインアップ

小型・省スペース設計（従来品と取付互換、IP67、ECOLAB対応）

取付け・調整が簡単（M3金属インサート、360°表示LED）

視認性の高いスポットで素早く位置合わせ

ポテンショメータによる簡単設定

光沢物・シュリンク包装品も安定検出接続方式を選択可能（ケーブル、M8 など）

高速応答（最大 1,000 Hz）

配線の極性反転によるライトON／ダークON切替

アプリケーション①　イントラロジスティクス分野での有無検出

要求事項
物流センターのローラーコンベア上で、箱やコンテナ（シュリンク包装品を含む）を確実に検出する必要があります。また、取付け・位置合わせ・調整を短時間で簡単に行えること、および ライトスポットが見やすいことが求められます。

ソリューション
5Bシリーズ回帰反射型センサは、小型筐体のため、近接したローラーコンベアにも簡単に取付けできます。M3ねじ付き金属インサートにより、取付けは迅速かつ確実です。視認性の高いライトスポットと360°表示LEDにより、位置合わせが簡単です。ポテンショメータで直感的に調整でき、シュリンク包装品や光沢のある箱も安定して検出できます。

アプリケーション②　包装工程での有無検出

要求事項
食品メーカーにおいて、チップスを一次包装した後、コンベアライン上を搬送される包装品を確実に検出する必要があります。また、ライトスポットが見やすいこと、および センサの状態を約2 m離れた位置からでも確認できることが求められます。

ソリューション
5Bシリーズの透過型センサは、コンベアラインに水平取付けすることも可能で、ライトスポットは明確に視認できます。明るい 360°表示LED により、コンベアから離れた位置からでも センサの状態を常に確認できます。透過型光電センサを採用することで、高い動作マージンを確保でき、厳しい環境条件下でも安定した検出が可能となり、設備停止リスクの低減に貢献します。
さらに、5Bシリーズは 最大 900 Hz の最適化されたスイッチング周波数を備えています。

アプリケーション③　イントラロジスティクス分野での在庫（充填）有無チェック

要求事項
仕分け・搬送システムにおいて、荷物（パッケージ）はコンベヤベルト上で搬送されます。センサにより、箱が正しく充填されているかを確認する必要があります。内容物が不足している、または過剰に充填されている箱は、ラインから排出する必要があります。

ソリューション
HT 5B 拡散反射センサ をコンベヤベルト上方に設置し、最大 1,000 Hz の高速スイッチング動作により、箱およびその内容物を確実に検出します。設定や微調整はポテンショメータによって簡単に行え、ユーザーフレンドリーな操作性を実現しています。
また、バックグラウンドサプレッション機能により、コンベヤベルトの影響を抑え、検出対象物のみを確実に検出します。

技術情報

パラメータ	回帰反射式光電センサ	透過型光電センサ	拡散反射光電センサ
スイッチング周波数	500 Hz	900 Hz	1,000 Hz
検出範囲	6.5 m	15 m	400 mm
光源	視認性の高い赤色光	視認性の高い赤色光、赤外線	視認性の高い赤色光、赤外線
コントローラ	ポテンショメータ	-	ポテンショメータ
筐体の寸法（幅×高さ×長さ）	11 x 32.4 x 20 mm
筐体の素材	プラスチック
保護等級	IP 67
素材の適合性	ECOLAB
コネクタ	M8/ケーブル/ピグテール
