長い検出範囲と測定範囲に対応するコンパクトな光電センサLeuze｜ODT



概要

光学式距離センサは、精度、分解能、サイズなどの要求が異なるさまざまな用途において、多様な測定タスクを担っています。こうした幅広いニーズに対応するため、三角測量方式、飛行時間（ToF）測定方式、位相差測定方式といった異なる動作原理を採用し、さまざまなサイズや仕様の光学式距離センサが幅広くラインナップされています。

 ハイライト商品　ODT3C

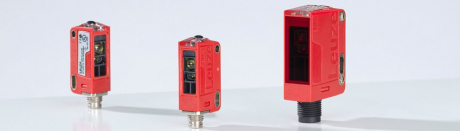

Leuzeの小型光学式距離センサ「ODT 3C」は、IO-Linkを介して測定値を出力することができます。測定値の算出には、最大150mmまで対応する三角測量方式、または最大2.5mまで測定可能な飛行時間（ToF）方式のいずれかが用いられています。

本製品は、スイッチング用途向けのLeuze標準設計をベースに、IO-Linkによる測定値出力機能を追加した構成となっています。ToF方式のモデルは、非常にコンパクトなサイズでありながら長距離測定を実現します。また、本シリーズのセンサはいずれも、優れたコストパフォーマンスで高い評価を得ています。

アプリケーション①　イントラロジスティクスAGVの微細な位置決め

要件：
AGVは、生産施設や物流施設においてパレットを搬送します。荷受台付きパレットを確実に検出するためには、パレットの脚部の間にある空間の位置、およびその空間にフォークが進入可能かどうかを検出する必要があります。

ソリューション：
ODT 3C 光学式距離センサは、パレットの正確な取り出しおよび搬送動作を確実に監視します。測定対象の材質に依存せず安定して動作し、正確なスイッチングポイントを実現します。
また、2つのデジタルスイッチング出力を備えており、高精度なゾーン（センサ）位置決め用途にも使用可能です。

アプリケーション②　包装機のカートン供給

要件：
包装機では、カートン内の充填レベルを連続的に監視し、適切なタイミングで再充填が行えるよう、必要に応じてアラートを発する必要があります。

ソリューション：
2つの独立したスイッチングポイントを備えた ODT 3C により、あらかじめ設定した2つの充填レベルに応じて再充填信号を出力したり、充填状態に関する情報を提供したりすることが可能です。
さらに、IO-Link を介して測定値を取得することで、現在の充填レベルをいつでも把握できます。

技術情報

また、やや大型の ODT 25C では最大検出距離 3.5m まで対応可能です。詳細は下記の表をご参照ください。

	ODT 3CL1-2M	ODT 25CL1-3M
検出範囲	2,500 mm	3,500 mm
光源	レーザー、赤（クラス1レーザー）	レーザー、赤（クラス1レーザー）
スイッチング周波数	7～15 Hz、反射率による	7～15 Hz、反射率による
IO-Link	V1.1 (COM3)	V1.1 (COM3)
スイッチ出力	IO-Link バリアント： 2つの独立したスイッチ出力、プッシュプル IO-Link非対応バリアント： 2つの相補スイッチング出力	IO-Link バリアント： 2つの独立したスイッチ出力、プッシュプル IO-Link非対応バリアント： 2つの相補スイッチング出力
操作	ティーチボタン	ティーチボタン
保護等級	IP67/IP69K	IP67/IP69K
認証	CE、UL、ECOLAB	CE、UL、ECOLAB
接続	M8/ピグテール/ケーブル	M8/M12/ピグテール/ケーブル
筐体の寸法（幅×高さ×長さ）	11.4 mm x 34.2 mm x 18.3 mm	15 mm x 42.7 mm x 30 mm
