コンパクトで高性能なコントラストセンサーLeuze｜KRT



概要

コントラストセンサは、包装工程において対象物にあらかじめ定義されたマーキングを検出するために開発されました。これらのコントラストマーカは、フィルム、袋、ブリスター包装、ラベルなどに使用されています。

コントラストセンサの役割は、背景の他の部分とわずかに色が異なる、事前に定義されたマーキングを対象物から検出することです。多くの包装工程では、フィルム、袋、ブリスター包装、ラベル上に配置されたこれらのコントラストマーカを、確実かつ安定して検出することが求められています。

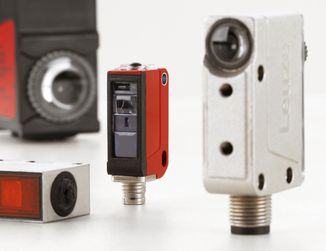

お客様の検出タスクに最適なソリューションを提供できるよう、コントラストセンサを幅広く取り揃えています。新しいKRT 3Cコントラストセンサは、小型で頑丈な筐体とレーザ光源を搭載したバリエーションが特徴ですが、KRT 18Bコントラストセンサは、バーグラフによる常時信号表示と自動感度再調整が特徴です

３Cシリーズ

3Cシリーズの新型コンパクトコントラストセンサは、一般的な色とグレー値の組み合わせであれば、異なるトランスミッタ色（RGB光、白色光、レーザ生成赤色光）で柔軟に使用することができます。光沢のある素材でも、わずかなコントラストの違いや印刷マークを正確に検出します。このセンサは狭い設置スペース用に開発されました： 非常にコンパクトな筐体(11 x 32 x 17 mm)で、当社最小のコントラストセンサであり、高い取り付け柔軟性を提供します。頑丈なプラスチック筐体は保護等級IP67とIP69Kに対応しています。

アプリケーション　熱成形機のフィルム供給

要件：
熱成形トレー包装は、食品業界や医薬品業界で広く使用されています。熱成形機には、継ぎ目のない長尺のプラスチックフィルムが連続的に供給されます。包装工程における課題は、生産の中断時間をできるだけ短く抑えるために、フィルムの終端をいかに早く、確実に検出できるかという点です。

ソリューション：
新しいKRT 3Cコントラストセンサは、フィルムロールの終端を示すフィルム下の継ぎ目を正確に検出します。これにより、工程の安定化を実現し、ダウンタイムの最小化に貢献します。

18Bシリーズ　

KRT 18Bシリーズのコントラストセンサは、常設のシグナルインジケータによる高い操作性と優れた性能を両立しています。従来から定評のあるRGB光源搭載モデルに加え、新たに白色光源を搭載したコントラストセンサもラインナップに加わり、ティーチングのバリエーションがさらに充実しました。

ポテンショメータやティーチボタンによる高速かつ直感的な設定に加え、ケーブルまたはIO-Linkを介したリモート設定にも対応しています。また、コントラスト品質を常時フィードバックする独自のバーグラフインジケータを備えています。高精度なコントラスト検出を、非常に短い応答時間と最小限の信号ジッタで実現します。さらに、RGBモデルでは、特に検出が困難なマーカ検出用途に対応するアナログ出力も用意されています。

アプリケーション　包装フィルムのカットマーク検出ィルムのカットマーク検出装フィルムの

要件：
製品は横型フォームフィルシール（FFS）システムで包装されます。包装フィルムは正確な寸法に裁断する必要があり、そのためフィルムの送り速度はコントラストマーカの検出によって制御されます。コントラストマーカは製品ごとに色が異なる場合があり、フィルム上の印刷とごくわずかな色差しかないケースもあります。

ソリューション：
白色光バージョンの新しいKRT 18BWコントラストセンサは、光沢のある背景に対しても、さまざまな色のコントラストマーカを高精度に検出します。動的2点ティーチ機能により、フィルムが搬送中であってもセンサの設定が可能です。また、フィルムロールの終端付近などで印刷マークが薄くなった場合でも、トラッキング機能によって検出を補正し、安定した制御を実現します。

技術情報

特徴	KRT 3C	KRT 18B
コネクタを除く寸法（幅×高さ×奥行）	11 x 32 x 17 mm	15 x 47 x 32.5 mm
動作電圧	12 – 30 V DC	10 – 30 V DC
出力	Push-pull, PNP, NPN, IO-Link	Push-pull, アナログ, IO-Link
接続タイプ	M8, ケーブル, ケーブル+M12	M12
保護等級	IP 67, IP 69K	IP 67, IP 69K
動作範囲	14.5mm  ± 2 mm	13mm  ± 3 mm
光源	LED, レーザ（クラス1）	LED
スイッチング周波数	4,000-10,000 Hz	15,000-22,000 Hz
トランスミッタ色	RGB / 白色 / 赤色レーザ	RGB / 白色
ライトビームゲート	前面	前面
光点形状	角形または丸形	角形
光点方向	縦 / 横	縦 / 横
動作	ティーチボタン, ケーブル, IO-Link	多回転ポテンショメータ, ボタン, ティーチボタン, IO-Link
