GSX14Eフォークセンサは、光式や超音波式などの方式を用いて、さまざまな素材やラベルを高速ラインでも正確に検出できるセンサです。Leuze｜GSX14E



概要

新ラインナップ：世界初の2-in-1フォークセンサ GSX14E を搭載
包装業界のラベル貼付機向けに、さまざまなラベルを高精度で検出できる新しいフォークセンサシリーズが登場しました。ラベル貼付では、高速搬送中でもラベルを製品に正確に配置するため、ラベルの確実な検出が不可欠です。
フォークセンサは、送受光部が一体化しているため信頼性が高く、調整不要で簡単に取り付けられることが特徴です。

光＋超音波のハイブリッド方式
GSX14Eは、光学式と超音波式の利点を1つの筐体に統合した世界初のフォークセンサで、ラベルの材質・色・透明度・質感に関係なく、多様なラベルを正確・迅速・安定して検出します。
光学方式により、空洞のあるBOPPラベルなども正確に検出可能です。

これにより、従来はラベルの種類ごとに複数のセンサを使い分けていたアプリケーションでも、GSX14E 1台で対応できる柔軟性が得られます。

活用①　不透明ラベル検出

要件
不透明ラベルを正確な位置に貼り付けるには、キャリアテープ上のラベルやラベル間の隙間を確実に検出する必要があります。特に丸型・楕円など複雑な形状のラベルでも、誤検出によるダウンタイムや貼り付けズレを防ぐため、高精度な検出性能が求められます。また、どんなラベルでも簡単に設定できることも重要です。

ソリューション
光学フォークセンサ GS61 / GS63B は、不規則な形状や輪郭を持つ不透明ラベルも高精度に検出できます。そのため、アプリケーションを問わず1台のセンサで対応可能です。設定もポテンショメータまたはワンボタンティーチで簡単。さらに、低いフォーク高さのスリム設計により、ラベル吐出口の近くに設置しやすいことも特徴です。

活用②　透明・半透明ラベルの検出

要件
透明や半透明のラベルを正確な位置に貼り付けるためには、キャリアテープ上のラベルやラベル間の隙間を確実に検出できることが不可欠です。特に丸型・楕円など複雑な形状のラベルでも、誤検出によるダウンタイムや貼り付けミスを防ぐ必要があります。また、どんなラベルにも簡単に設定できる操作性も重要です。

ソリューション

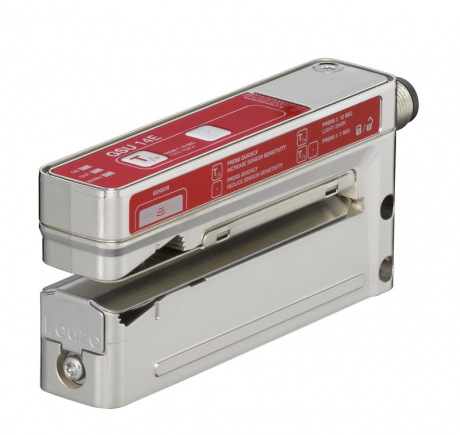

超音波フォークセンサ GSU12 / GSU14E / IGSU14E は、透明・半透明を含むあらゆるラベルを高精度に検出でき、アプリケーション問わず1台で対応可能です。
さらに、光学方式と超音波方式を1つに統合した GSX14E は、空洞のあるBOPPラベルのような検出が難しい素材にも対応し、より広範囲のラベル検出を実現します。

ラベルにはどのセンサが適していますか

	ラベル	不透明	透明	金属	冊子	キャビテーションBOPP
光学	不透明	•		•	•	•
	透明	•		•	•	•
超音波	不透明	•	•	•	•
	透明	•	•	•	•
超音波 + 光学	不透明	•	•	•	•	•
	透明	•	•	•	•	•

Leuzeの特長

• 幅広いラベル材質に対応
  多様な素材・質感のラベルを正確に検出できるため、高いスループットを維持し、ダウンタイムを防止します。

• ロール交換時の再設定が不要
  ラベル種類が変わっても再設定の必要がないため、セットアップ時間を削減し、生産性が向上します。

• 簡単セットアップ
  ティーチボタンでラベルとキャリアをティーチするだけで、迅速かつ簡単に設定可能。取付位置も1か所でOKです。

• 自動調整による高い信頼性
  ALCによりスイッチ閾値が自動で再調整され、汚れや素材のばらつきがあっても安定した動作を実現します。

• IO-Linkによる拡張機能
  レシピ管理によるフォーマット変更、リモートティーチング、ボタンロックなど、制御システムへの高度な機能統合が容易です。

技術情報

	GSU12	GSU14E	IGSU14E	GSX14E
検出原理	超音波	超音波	超音波	超音波 + 光学
スイッチング周波数	~ 1.75 kHz	~ 2 kHz	~ 2 kHz	超音波: ~ 2 kHz 光学: ~ 9 kHz
応答時間	< 0.24 ms	< 0.2 ms	< 0.2 ms	超音波: < 0.2 ms 光学: < 0.05 ms
動作	1 ティーチボタン	2 キー	2 キー	2 キー
ティーチ・オプション	手動ティーチ	手動ティーチ	EasyTeach, 静的ティーチ	EasyTeach, 静的ティーチ
ティーチ入力	-	有	有	有
IO-Link	-	V1.1 (SmartSensorProfile, COM3)	V1.1 (SmartSensorProfile, COM3)	V1.1 (SmartSensorProfile, COM3)
ALC機能	-	-	有	有
警告出力	-	-	有	有
寸法	96 × 22 × 46.9 mm	96 × 22 × 46.9 mm	96 × 22 × 46.9 mm	96 × 22 × 46.9 mm
筐体素材	金属、亜鉛ダイカスト（粉体塗装）	金属、亜鉛ダイカスト（亜鉛メッキ、ニッケルメッキ）	金属、亜鉛ダイカスト（亜鉛メッキ、ニッケルメッキ）	金属、亜鉛ダイカスト（亜鉛メッキ、ニッケルメッキ）
開口幅	4 mm	4 mm	4 mm	4 mm
開口深度	80 mm	80 mm	80 mm	80 mm
接続	5ピンM12（水平プラグコンセント）	5ピンM12（水平または垂直プラグコンセント）	5ピンM12（水平または垂直プラグコンセント）	5ピンM12（水平または垂直プラグコンセント）
保護等級	IP 65	IP 65	IP 65	IP 65
