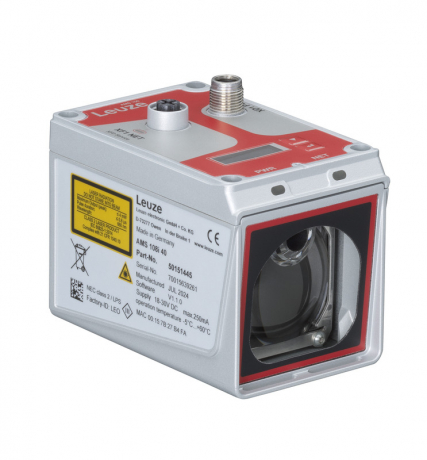

コンパクトなレーザー距離センサLeuze｜AMS100i



概要

AMS 100i は、105 × 68 × 75 mmの小型ボディとわずか100 mmのブラインドゾーンを備え、最大120 mの検出距離でミリメートル精度の位置決めを実現する、業界最小クラスのレーザ位置決めシステムです。コンパクトながら高性能を発揮します。

　

要件：
通路長120 mの高層倉庫では、スタッカクレーンで箱・カートン・パレットなどの荷物を自動で保管・取り出しします。これらの動作は、センサやアクチュエータによる正確な制御が必須です。従来の機械式距離センサは摩耗や輪郭誤差が発生しやすいため、使用しないことが求められます。

ソリューション：
AMS 100i は、120 mの通路長を持つ高層倉庫向けに最適な位置決めソリューションです。最大120 mまでの測定距離に対応し、最大10 m/sの移動速度でも±2 mmの高精度を維持します。機械式センサとは異なり、摩耗の心配がなく、長期間安定した動作が可能です。

活用②　リフトシステムの光学位置決めセンサ

要件：
スタッカクレーンに加えて、柔軟性と拡張性に優れたシャトルシステムも荷台の保管・回収に使用されます。荷台だけでなくシャトル自体も、リフトシステムによって複数のレベルへ移動する必要があります。

ソリューション：
このような多様な動作範囲と高い精度が求められる環境では、新しい AMS 100i 光学位置決めセンサが最適です。至近距離がわずか100 mmのため、センサを荷受台の真下に設置でき、スペースを有効活用できます。また、幅の広いロードレセプタクルや位置ずれ（傾き）を防ぎたい場合には、2つのセンサを並列配置して同期運用することも可能です。コンパクト設計でありながら高性能・高コストパフォーマンスを実現する AMS 100i は、シャトルシステムにも非常に適したソリューションです。

特徴

• 市場最小クラスのコンパクト設計
  サイズは105 × 68 × 75 mm、検知不可能ゾーンはわずか100 mm。限られたスペースにも容易に設置可能。

• 至近100 mmまで位置決め可能
  最小測定範囲100 mm（偏向ミラー使用時は数 mm）で、センサ直下など極めて近い距離でも高精度な位置決めが可能。

•
• 柔軟なモジュール式取り付けオプション
  調整デバイスの有無を選択でき、偏向ミラーや各種取付部品にも対応。用途に合わせた最適な設置が可能。

• 見やすい可視レーザで簡単位置合わせ
  光点が明確で、六角ネジ2本で簡単に調整できるため、セットアップが容易。

• DDLS 500iの隣接設置が可能な高い耐干渉性
  光学データトランシーバDDLS 500iのすぐ横に配置しても干渉せず、省スペース構築が可能。

AMSシリーズには、より長距離向けの AMS 300i も用意されています。高層倉庫などで可動部の位置を高速かつ高精度に取得でき、最大300 mまでミリ秒単位で測定可能です。複数インターフェースでの同時出力や豊富な診断機能にも対応しており、より高度な位置決めが求められるアプリケーションに適したモデルです。

特徴	AMS 100i	AMS 300i
動作範囲	0.1 – 120 m	0.2 – 300 m
精度	± 2 mm	±5mm（200mまでは±2mm）
再現性(3σ)	0.6 mm	1.5 mm
光点直径	≤80 mm	≤220 mm
最大トラバース率	≤10 m / s	≤10 m / s
供給電圧	18 – 30 V DC	18 – 30 V DC
消費電流	250mA（加熱無） / 500 mA（加熱有）	250 mA（加熱無） / 500 mA（加熱有）
トランスミッタ	レーザダイオード、赤色光、波長655nm	レーザダイオード、赤色光、波長650 - 690 nm
レーザクラス	EN 60825-1に準拠したレーザクラス2; CDRH	EN 60825-1に準拠したレーザクラス2; CDRH
動作温度	-5 – 60 °C （加熱無） / -30 – 60 °C （加熱有）	-5 – 50 °C （加熱無） / -30 – 50 °C （加熱有）
保護等級	IP 65	IP 65
インターフェース	SSI, TCP/IP	PROFIBUS, PROFINET, DeviceNet, CANopen, EtherNet IP, EtherCAT, Ethernet, SSI, RS 232 / 422 / 485, Interbus
認証	CE, UL, CDRH, ISO 9001	CE, UL, CDRH, ISO 9001
