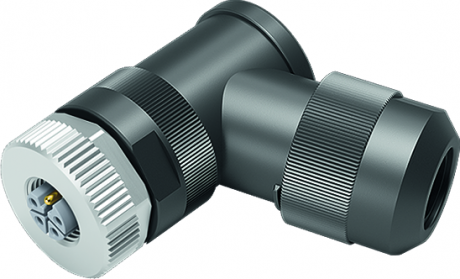

M12, シリーズ 823, オートメーションテクノロジー- パワーサプライとパワーサプライbinder｜Ｍ１２-Ｌ メス アングルコネクタ, 極数: 4+FE, 8.0 - 13.0 mm, アンシールド, スクリュークランプ, IP67, UL, M12x1.0, 電源用, 99 0640 58 05
一般的仕様
| 製品型番 | 99 0640 58 05 |
| カテゴリ | メス アングルコネクタ |
| コネクタ形状 | コネクタメスアングル |
| コンタクトの接続方式 | ネジ |
| 結線方式 | スクリュークランプ |
| 保護等級 | IP67 |
| 断面積(mm²) | 最大 1.50 mm² フェルール付き / 最大2.50 mm² フェルールなし 2.50 mm² フェルールなし |
| 断面積(AWG) | AWG 16フェルール付き/ AWG 14フェルールなし |
| ケーブル適用外径 | 8.0 - 13.0 mm |
電気的仕様
| 定格電圧 | 63 V |
| 定格電流(40℃時) | 12 A（1.5mm²/ AWG16）/ 16 A（2.5mm²/ AWG14） |
| 絶縁抵抗 | > 10¹⁰ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | I |
| 絶縁材料グループ | III |
| EMC対応 | アンシールド |
材質
| ハウジング材質 | PA |
| 嵌合部分の樹脂材質 | PA (UL94 V-0) |
| コンタクト材質 | CuZn (真ちゅう） |
| コンタクトめっき処理 | Au (ゴールド) |
認可・承認
| 認可・承認 | UL |
