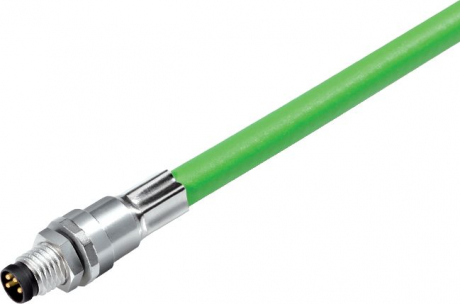

M8, シリーズ 718, オートメーションテクノロジー - センサ＆アクチュエータbinder｜M8 フランジプラグ, 極数: 4, シールド, ケーブル, IP67, イーサネット, PUR グリーン, 4 x AWG22, 0,5 m, 70 3421 005 04
一般的仕様
| 製品型番 | 70 3421 005 04 |
| カテゴリ | フランジプラグ |
| ケーブル長 | 0,5 m |
| コネクタ形状 | コネクタオスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | ケーブル |
| 保護等級 | IP67 |
| 断面積(mm²) | 0.34 mm² |
| 断面積(AWG) | AWG 22 |
一般的仕様
| 定格電圧 | 30 V |
| 定格電流(40℃時) | 4 A |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | II |
| EMC対応 | シールド |
材質
| ハウジング材質 | 亜鉛ダイカストニッケルメッキ |
| 嵌合部分の樹脂材質 | PA |
| コンタクト材質 | CuZn (真ちゅう） |
| コンタクトめっき処理 | Au (ゴールド) |
ケーブル仕様
| ケーブルの構造 | |
| ケーブル用途 | イーサネット |
| 断面図 | 4 x AWG22 |
| シース材質 | PUR |
| 絶縁体材質 | ポリオレフィン |
| ケーブル色 | グリーン |
| 機械的性質 | |
| 曲げ半径(ケーブル固定時) | ≥ 5 x Ø |
| 曲げ半径(ケーブル可動時) | ≥ 15 x Ø |
| 可動速度 | ≤ 200 m/min（5 m水平距離） |
| 熱特性 | |
| 可動時の温度範囲(Min) | -20 °C |
| 可動時の温度範囲(Max) | 60 °C |
| 固定時の温度範囲(Min) | -40 °C |
| 固定時の温度範囲(Max) | 80 °C |
| その他の特徴 | |
| ハロゲンフリー | 対応 |
