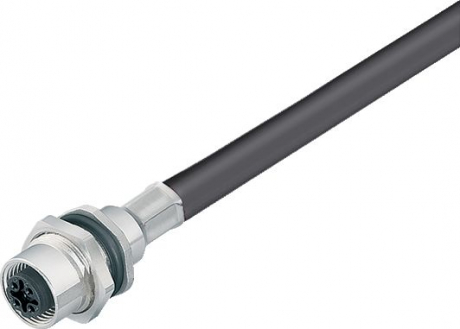

M12, シリーズ 763, オートメーションテクノロジー - センサ＆アクチュエータbinder｜Ｍ１２-Ａ フランジソケット, 極数: 8, 6.0 mm, シールド, ケーブル, IP68, PG9, 8 x 0.25 mm², 正面からねじ込み可能, 0,5 m, 70 3482 287 08
一般的仕様
| 製品型番 | 70 3482 287 08 |
| カテゴリ | フランジソケット |
| ケーブル長 | 0,5 m |
| コネクタ形状 | コネクタメスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | ケーブル |
| 保護等級 | IP68 |
| ケーブル適用外径 | 6.0 mm |
一般的仕様
| 定格電圧 | 30 V |
| 定格電流(40℃時) | 1.5 A |
| 絶縁抵抗 | > 10⁸ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | III |
| 絶縁材料グループ | II |
| EMC対応 | シールド |
材質
| ハウジング材質 | 亜鉛ダイカストニッケルメッキ |
| 嵌合部分の樹脂材質 | PA |
| コンタクト材質 | CuSn (ブロンズ) |
| コンタクトめっき処理 | Au (ゴールド) |
ケーブル仕様
| ケーブルの構造 | |
| ケーブル外径 | 6.0 |
| 断面図 | 8 x 0.25 mm² |
| シース材質 | PUR |
| 機械的性質 | |
| 曲げ半径(ケーブル固定時) | min. 5 x Ø |
| 曲げ半径(ケーブル可動時) | min. 10 x Ø |
| 可動速度 | 5mの水平経路で。 -> 200 m /分 |
| 熱特性 | |
| 可動時の温度範囲(Min) | -25 °C |
| 可動時の温度範囲(Max) | 90 °C |
| 固定時の温度範囲(Min) | -50 °C |
| 固定時の温度範囲(Max) | 90 °C |
| その他の特徴 | |
| ハロゲンフリー | 対応 |
