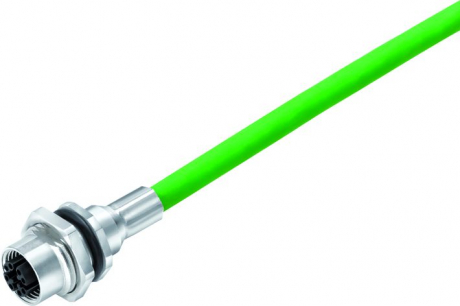

M12, シリーズ 876, オートメーションテクノロジー - データ伝送binder｜Ｍ１２-Ｘ フランジソケット, 極数: 8, シールド, ケーブル, IP67, UL, M16x1.5, イーサネット, PUR グリーン, 4 x 2 x AWG 26/7, 正面からねじ込み可能, 0.5 m, 70 3784 706 08
一般的仕様
| 製品型番 | 70 3784 706 08 |
| カテゴリ | フランジソケット |
| ケーブル長 | 0.5 m |
| コネクタ形状 | コネクタメスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | ケーブル |
| 保護等級 | IP67 |
| 断面積(AWG) | 4x2x AWG 26 |
一般的仕様
| 定格電圧 | 50 V AC / 60 V DC |
| 定格電流(40℃時) | 0.5 A |
| 絶縁抵抗 | > 10⁸ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | III |
| 絶縁材料グループ | II |
| EMC対応 | シールド |
材質
| ハウジング材質 | 亜鉛ダイカストニッケルメッキ |
| 嵌合部分の樹脂材質 | PA |
| コンタクト材質 | CuSn (ブロンズ) |
| コンタクトめっき処理 | Au (ゴールド) |
| ロック部分の材質 | 亜鉛ダイカストニッケルメッキ |
認可・承認
| 認可・承認 | UL |
ケーブル仕様
| ケーブルの構造 | |
| ケーブル用途 | イーサネット |
| ケーブル外径 | 6.2 |
| 断面図 | 4 x 2 x AWG 26/7 |
| シース材質 | PUR |
| 絶縁体材質 | PE |
| ケーブル色 | グリーン |
| 機械的性質 | |
| 曲げ半径(ケーブル固定時) | ≥ 50 mm |
| 熱特性 | |
| 可動時の温度範囲(Min) | -10 °C |
| 可動時の温度範囲(Max) | 60 °C |
| 固定時の温度範囲(Min) | -40 °C |
| 固定時の温度範囲(Max) | 85 °C |
| その他の特徴 | |
| ハロゲンフリー | 対応 |
