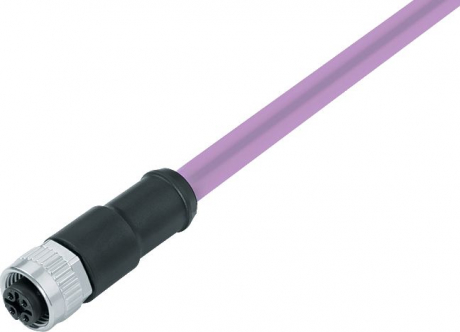

M12, シリーズ 763, オートメーションテクノロジー - センサ＆アクチュエータbinder｜Ｍ１２-Ａ ケーブルソケット, 極数: 5, シールド, モールドケーブル付き, IP67, UL listed, CAN-Bus, PUR バイオレット, 1 x 2 x AWG22 + 1 x 2 x AWG24, 10 m, 77 2530 0000 50705-1000
一般的仕様
| 製品型番 | 77 2530 0000 50705-1000 |
| カテゴリ | ケーブルソケット |
| ケーブル長 | 10 m |
| コネクタ形状 | コネクタメスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | モールドケーブル付き |
| 保護等級 | IP67 |
| 断面積(AWG) | 1x2x AWG 22 / 1x2x AWG 24 |
一般的仕様
| 定格電圧 | 60 V |
| 定格電流(40℃時) | 4 A |
| 絶縁抵抗 | ≥ 10¹⁰ Ω |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | II |
| EMC対応 | シールド |
材質
| ハウジング材質 | PUR |
| 嵌合部分の樹脂材質 | PUR |
| コンタクト材質 | CuSn (ブロンズ) |
| コンタクトめっき処理 | Au (ゴールド) |
| ロック部分の材質 | CuZn（真鍮 ニッケルメッキ) |
認可・承認
| 認可・承認 | UL listed |
ケーブル仕様
| ケーブルの構造 | |
| ケーブル用途 | CAN-Bus |
| ケーブル外径 | 7.2 |
| 断面図 | 1 x 2 x AWG22 + 1 x 2 x AWG24 |
| シース材質 | PUR |
| 絶縁体材質 | ポリオレフィンと肌発砲PE |
| ケーブル色 | バイオレット |
| 機械的性質 | |
| 曲げ半径(ケーブル固定時) | 5 x Ø |
| 曲げ半径(ケーブル可動時) | 10 x Ø |
| 熱特性 | |
| 可動時の温度範囲(Min) | -20 °C |
| 可動時の温度範囲(Max) | 80 °C |
| 固定時の温度範囲(Min) | -40 °C |
| 固定時の温度範囲(Max) | 80 °C |
| その他の特徴 | |
| ハロゲンフリー | 対応 |
