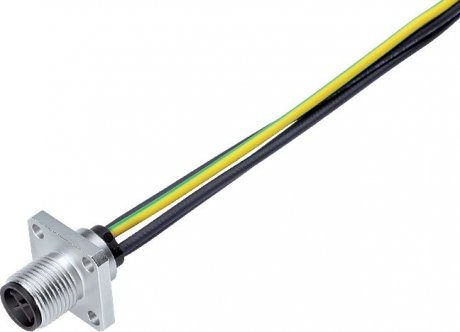

M12, シリーズ 814, オートメーションテクノロジー- パワーサプライとパワーサプライbinder｜Ｍ１２-Ｓ 角型フランジプラグ, 極数: 3+PE, アンシールド, ストランド, IP40, UL, 09 0691 070 04
一般的仕様
| 製品型番 | 09 0691 070 04 |
| カテゴリ | 角型フランジプラグ |
| コネクタ形状 | コネクタオスストレート |
| コンタクトの接続方式 | ネジ |
| 結線方式 | ストランド |
| 保護等級 | IP40 シール付きIP67、付属品を参照 |
| 断面積(mm²) | 1.38 mm² |
| 断面積(AWG) | AWG 16 |
電気的仕様
| 定格電圧 | 630 V |
| 定格電流(40℃時) | 12 A |
| 汚染度 | 3 |
| 過電圧カテゴリ | II |
| 絶縁材料グループ | III |
| EMC対応 | アンシールド |
材質
| 嵌合部分の樹脂材質 | PA |
| コンタクト材質 | CuZn (真ちゅう） |
| コンタクトめっき処理 | Au (ゴールド) |
認可・承認
| 認可・承認 | UL |
